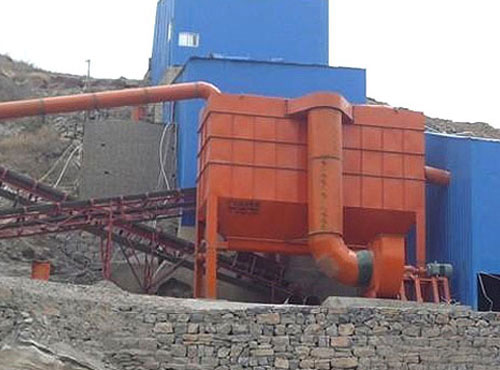

礦山除塵器,沖擊式破碎機除塵器結構圖， 沖擊式破碎機除塵設備是我公司專為選礦破碎系統設計開發的一款高效布袋除塵設備，又稱破碎機除塵器、破碎機除塵設備，可用于礦山破碎露天采礦或地下采礦的穿孔、鑿巖、爆破、裝運、破碎等工序中的粉塵治理，為大氣環境和工作人員身體健康提供有效保障。
[ 商機搜索 ]
[ 加入收藏 ]
[ 告訴好友 ]
[ 打印本文 ]
[ 違規舉報 ]
[ 關閉窗口 ]
產品開發背景：
近年來，采礦選礦行業迅速發展的同時，礦石在破碎篩分、裝卸運輸、干磨干選等工序中產生的粉塵對工作環境和大氣環境造成嚴重污染，在無任何防塵措施的情況，工作面粉塵濃度每米可達數百或上千毫克。對此，我公司根據礦山破碎機各作業工序的特點，結合多年除塵設備生產研發經驗，開發了ZC系列機械反吹風扁布袋除塵器和脈沖布袋除塵器，用于沖擊式破碎機作業的粉塵收集，受到了眾多用戶的青睞。
我公司沖擊式破碎機除塵器特點：
1、結構簡單緊湊、便于遷移、防潮耐用，特別適合礦山除塵使用；
2、采用高壓風機反吹清灰，不受氣源條件限制，維護方便，適用范圍廣；
3、殼體旋風除塵器流型設計，能起局部旋風作用，減輕濾袋負荷，延長使用壽命；
4、設計圓筒拱頂?shù)捏w形，受力均勻，抗爆性能好；
沖擊式破碎機除塵器工作原理：
在風機的作用下，含塵氣體由風管進入蝸殼式旋風筒內，粉塵在離心力作用下沿殼體內壁運行，粗粒粉塵被分離進入灰斗，微細粉塵隨氣體穿過濾袋成清潔氣體，由風機排入大氣，而細粉被濾袋擋在外表面積成塵餅而下落，達到除塵凈化的目的。
我公司沖擊式破碎機除塵器特點：
可根據不同用戶匹配不同濾袋、脈沖閥等配件，達到最為理想的除塵效果；
采用先進的脈沖噴吹技術，除塵效果更好；
濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。
沖擊式破碎機除塵器工作原理：
當含塵氣體由除塵器入口進入箱體，通過濾袋進行過濾，粉塵積附在濾袋內表面，凈化的氣體由風機直接排入大氣。隨著過濾時間的增加，濾袋內表面粘附的粉塵也 不斷增加，濾袋阻力隨之上升，為使除塵器能繼續工作。我公司采用程序控制器定時啟動振動清灰電機進行振動清灰的，也可使用手動啟動振動電機清灰，振動電器高頻振動可以抖落粘附在濾袋上的粉塵，完成清灰過程，達到理想的除塵效果。
破碎機除塵器利用離心風機在粉塵密封罩處產生負壓區，將粉塵吸入除塵設備內，脈沖袋式除塵器內設有除塵布袋，含塵氣體通過濾袋時，粉塵被阻擋分離，凈化后 的氣體再經風機排出。濾袋表面粉塵用電磁脈沖閥噴吹，使其脫落濾袋，壓縮空氣噴吹是由PLC自動控制的，無需人控制，這是它的一大特點。
破碎機除塵器結構：
1)上箱體：包括除塵器蓋、旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、凈化后出氣口。
2)中箱體：包括花板、濾袋、濾袋框架、濾袋導口，過濾室筒體，含塵氣體進氣口、入孔口。
3)下箱體：包括定位支承架、灰斗、星形卸灰閥、支座。
4)反吹風清灰機構：包括旋臂、吹口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。
反吹風旋臂由置于頂蓋上的減速器驅動，反吹風機安裝在頂蓋上，通過中心管與旋臂連接。對于三、四圈布置的濾袋、旋臂設分圈反吹裝置。
泊頭市金珠環保設備有限公司專業生產脈沖布袋除塵器、旋風除塵器、濕式脫硫除塵器、靜電除塵器以及除塵器布袋、除塵器骨架、脈沖電磁閥，脈沖控制儀、氣缸、布袋吊掛、文氏管、螺旋輸送機、卸料器等各種除塵器配件。也可根據客戶要求進行非標設計改造。
