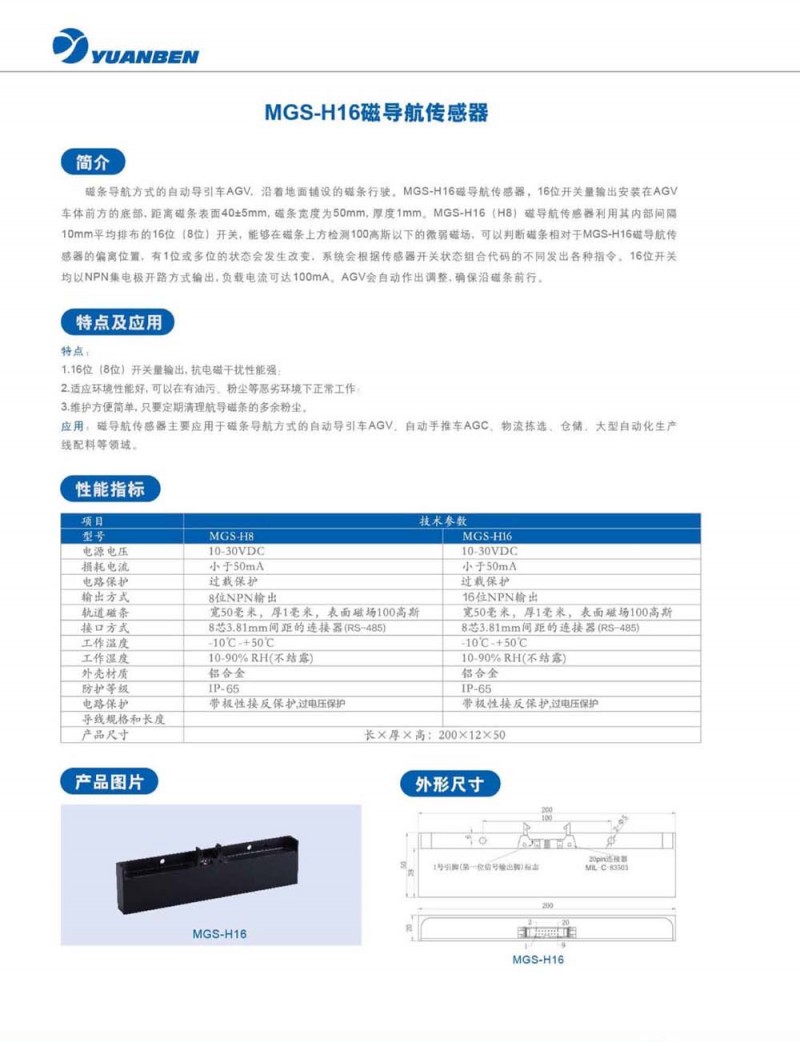

磁條導航方式的自動導引車AGV，沿著地面鋪設的磁條行駛。MGS-H16磁導航傳感器，16位開關量輸出安裝在AGV車體前方的底部，距離磁條表面40±5mm，磁條寬度為50mm，厚度1mm。MGS-H16(H8)磁導航傳感器利用其內部間隔10mm平均排布的16位(8位)開關，能夠在磁條上方檢測100高斯以下的微弱磁場，可以判斷磁條相對于MGSH16磁導航傳感器的偏離位置，有1位或多位的狀態會發生改變，系統會展據片后有的狀態組合代碼的不同發出各種指令。16位開關
均以NPN集電極開路方式輸出，負費電流可達100mAAGV會自動作出調整，確保沿磁條前行。
