SG(B)10系列非包封H級干式電力變壓器采用（德國）MORA干式變壓器特殊的工藝技術，使產品完全達到防火防水及符合環境保護的要求。它是配電系統的理想產品。被廣泛應用在地鐵、船舶、礦山、化工、電力企業及人員密集的建筑群等各種對安全有特殊要求的場合。

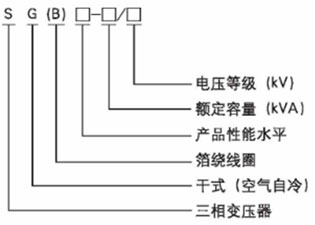

型號及含義
SG(B)10系列非包封H級干式電力變壓器
SG(B)10系列非包封H級干式變壓器技術數據表
外形尺寸（不帶外殼） mm
產品型號
聯結組標號
損耗 W
阻抗電壓（%）
空載電流（%）
重量（Kg）
空載損耗 R
負載損耗145℃ R（W）
L
W
H
L1
L2
d
f
SG10-30/10
Y,yn0 D,yn11
190
760
4
2.0
900
1180
880
265
220
550
550
420
SG10-50/10
270
1070
2.0
940
1180
985
295
220
550
550
450
SG10-80/10
370
1480
1.5
985
1180
1055
295
226
550
660
740
SG10-100/10
400
1690
1.5
1010
1180
1135
295
226
660
660
770
SG10-125/10
470
1980
1.3
1060
1180
1175
306
228
660
820
1005
SG10-160/10
540
2280
1.3
1120
1180
1230
312
228
660
820
1015
SG10-200/10
620
2710
1.1
1180
1230
1275
312
238
660
820
1035
SG10-250/10
720
2960
1.1
1290
1230
1330
315
238
660
820
1155
SG10-315/10
880
3730
1.0
1320
1340
1355
315
240
820
1070
1365
SGB10-400/10
980
4280
1.0
1350
1340
1435
315
240
820
1070
1585
SGB10-500/10
1160
5230
1.0
1395
1340
1495
325
258
820
1070
1795
SGB10-630/10
1345
6290
0.85
1450
1340
1550
325
268
820
1070
2265
SGB10-630/10
1300
6400
0.85
1545
1340
1445
325
268
820
1070
1930
SGB10-800/10
1520
7460
0.85
1590
1340
1490
330
273
820
1070
2450
SGB10-1000/10
1770
8760
0.85
1680
1340
1555
330
276
820
1070
2640
SGB10-1250/10
2090
10300
0.85
1710
1470
1635
335
286
820
1070
3170
SGB10-1600/10
2450
12500
6
0.85
1800
1470
1770
350
330
1070
1070
3985
SGB10-2000/10
3050
15500
0.7
1850
1470
1890
350
346
1070
1070
4850
SGB10-2500/10
3600
18400
0.7
1900
1470
2030
365
356
1070
1070
5620
