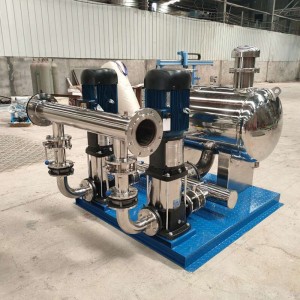

湛江高層住宅變頻加壓供水系統產品描述：（上海三利給水設備有限公司）

湛江高層住宅變頻加壓供水系統包括水泵和變頻控制柜，利用變頻調速技術控制水泵的運行來達到穩定管網壓力的目的。湛江高層住宅變頻加壓供水系統在結構以及控制方式上多種多樣，較多采用“水泵組＋變頻電控柜”的形式，其“恒壓變量”功能受到人們歡迎，主要功能如下。

湛江高層住宅變頻加壓供水系統說明：（上海三利給水設備有限公司）

1、變頻供水設備無負壓控制技術基本說明

系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，壓力變送器將管網壓力反饋給變頻控制柜，自來水可通過管路直接到達用戶管網對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管壓力低于設定壓力時，壓力變送器將管網壓力反饋給變頻控制柜中的PlD控制器，通過PlD控制器調整變頻器的輸出頻率，啟動水泵機組并調節水泵轉速保持恒壓供水;如果不能滿足供水要求時，則控制柜將控制多臺工頻泵的啟停和變頻泵的轉速，從而達到恒壓變量供水的要求。

2、變頻供水設備平滑控制技術

控制系統擁有壓力平滑控制技術。如果沒有平滑控制技術，設備往往會出現壓力過調的情況。在加減泵或出現水量變化較大的情況下，壓力波動比較大。采用平滑控制技術后，系統可以根據實際反饋壓力自動控制加減速速度，使系統的壓力更加穩定。

3、變頻供水設備壓力自動補償技術

根據系統阻力特性，當流量越大時，系統的阻力越大。為了滿足系統在用水量時有足夠的揚程來克服系統阻力，一般廠家在設定系統壓力時只能按大流量所需的壓力來設置，當小流量用水時壓力過剩造成能量浪費。湛江高層住宅變頻加壓供水系統控制系統擁有壓力平滑控制技術，可以根據系統用水量的變化自動調節系統的設定壓力，在小流量用水時運行在低壓力值，隨著用水量，湛江高層住宅變頻加壓供水系統系統按照水力特性，逐漸增系統的使用壓力，從而大限度地節省了電能。

湛江高層住宅變頻加壓供水系統變頻控制原理：（上海三利給水設備有限公司）

用變頻調速來實現恒壓供水，與用調節閥門來實現無負壓供水相比，節能效果十分顯著(可根據具體情況計算出來)。其優點是：

a、起動平衡，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊;

b、由于泵的平均轉速降低了，從而可延長泵和閥門等的使用壽命;

c、可以起動和停機時的水錘效應;

一般地說，當由一臺變頻器控制一臺電動機時，只需使變頻器的配用電動機容量與實際電動機容量相符即可。當一臺變頻器同時控制兩臺電動機時，原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時，可考慮適當減小變頻器的容量，但應注意留有足夠的容量。

雖然水泵在低速運行時，電動機的工作電流較小。但是，當用戶的用水量變化頻繁時，電動機將處于頻繁的升、降速狀態，而升、降速的電流可略超過電動機的額定電流，導致電動機過熱。因此，電動機的熱保護是必需的。對于這種由于頻繁地升、降速而積累起來的溫升，變頻器內的電子熱保護功能是難以起到保護作用的，所以應采用熱繼電器來進行電動機的熱保護。

在主要功能預置方面，高頻率應以電動機的額定頻率為變頻器的高工作頻率。升、降速時間在采用PID調節器的情況下，升、降速時間應盡量設定得短一些，以免影響由PID調節器決定的動態響應過程。如變頻器本身具有PID調節功能時，只要在預置時設定PID功能有效，則所設定的升速和降速時間將自動失效。

湛江高層住宅變頻加壓供水系統運行原理：（上海三利給水設備有限公司）

湛江高層住宅變頻加壓供水系統的應用，是以市政管網為水源，形成密閉的連續接力增壓供水方式，其應用與通常的經水池(水箱)中轉二次增壓供水設備相比大為不同。

為了減小直接抽吸對市政供水的影響，一般應在設備入口管道上串接一個承壓貯水容器。主要起緩沖作用(動態補償作用)的水罐稱為緩沖罐;平時無動態緩沖作用僅在市政管無水壓時才起備用水源作用的水罐稱為水源罐。大容積的承壓水池也是水源罐的一種形式(一般采用鋼筋混凝土現場施工建造。

配套緩沖罐的接力增壓設備與配套水源罐的接力增壓設備運行原理有一定差異，下面分別予以說明。

1、配套緩沖罐的設備

設備說明

成套設備一般由緩沖罐、水泵機組、氣壓罐控制柜及控制儀表組成，各部分說明如下：

a、緩沖罐：是接在設備入口處的氣壓罐，簡稱緩沖罐，給水運行時罐內部分容積為壓縮空氣，靠壓縮空氣的貯能，對各種突變沖擊具有很好的減緩作用，同時對市政供水具有一定動態補償作用。

有2種不同結構的緩沖罐，隔膜緩沖罐采用天然橡膠隔膜材料，因完全密閉更有利于保持水質標準，普通鋼制緩沖罐內壁涂有符合衛生標準的防腐涂料，但補時會與外界空氣接觸。

緩沖罐即可串接使用，也可并接使用(進出水為同一管道，作為分支與市政管路相接。

湛江高層住宅變頻加壓供水系統控制方式特點：（上海三利給水設備有限公司）

運行方式比較：變頻控制是改變水泵轉速來保持供水壓力的穩定，而壓力控制是由壓力罐和壓力開關來控制壓力。

特點：變頻控制1、比一般設備成本高。2、供水壓力穩定。3、節電，運行費用低。4、水泵及電機壽命長。5、無水錘現象，運行穩定。

壓力控制：1、價格較低。2、供水壓力偏差大。3、控制方式簡單，維修方便。4、水泵及電機的壽命短。

采用變頻恒壓供水帶來的優點：

解決低水壓問題

采用恒壓變頻供水系統使得整個建筑屋內的供水保持壓力恒定。避免使用屋頂水箱造成的水質污染取代傳統的屋頂水箱供水方式，了水污染的源頭。

減少建筑成本，增窨面積

取消傳統的屋頂水箱，使建筑受力減小，結構簡單，成本降低。

節約電能，縮小占地面積比一般供水設備節電30%以上，該設備占地面積小，安裝簡單，縮短施工工期。

湛江高層住宅變頻加壓供水系統零碎用水量計較及水泵的選型：（上海三利給水設備有限公司）

(1)用水量計較

解決流量的巨細直接干系到水泵的選型、管網的口徑及給水的保證性。目前，1般住宅小區的解決流量次要搜聚如下幾方面;

①住民生活留存用水;②修筑用水;③消防用水;④綠化用水;⑤澆灑旅程用水;⑥未預感水量及管網漏失水量。此中，修筑用水可按現行《修筑給水排水解決規范》給水當量計較;澆灑旅程和綠地用水量應遵循路面、綠化、天氣和泥土等前提肯定，木本動物可選 2.0L/(m2·d);木本動物可選1.0L/(m2·d);未預感水量及管網漏損量，可按日用水量的10%-15%合并隔離分散計較。而難肯定的是小區住民生活留存用水，這次假設住宅小區巨細不1，幢數不同。這就決定了住宅小區住民生活留存用水量的肯定，既不同于城市市政給水解決，也不同于修筑物室內給水解決。如今咱們進行解決時，群體采納輔導做法;小區生活留存用水干管按日流量公式進行計較，宅前支管和進戶管按當量以解決流量公式進行計量。

湛江高層住宅變頻加壓供水系統：（上海三利給水設備有限公司）
