1 概述

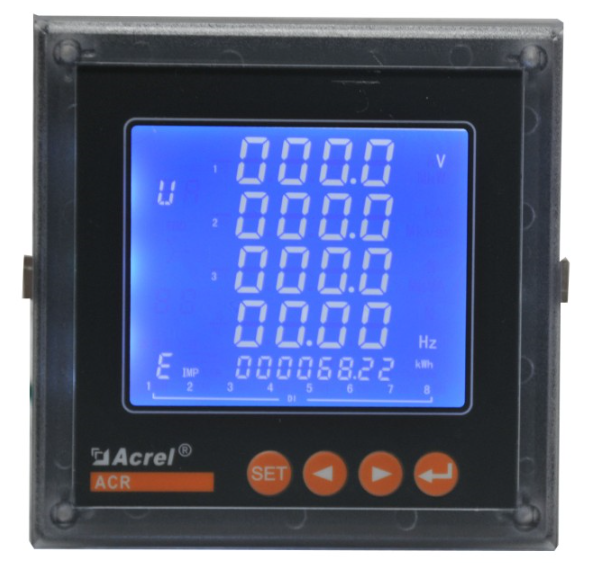

　　ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。

　　該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。

2 技術指標

3 產品規格

● ACR1XX系列產品規格

注：

1、“■”為標配功能，“□”為選配功能，以上儀表標配1路RS485通訊；

2、ACR10E(L)的J(繼電器越限報警輸出)功能與第二路開關量輸出復用，其他型號J功能的數量與開關量輸出數量一致；

3、ACR10E(L)、ACR100E、ACR110E(L)在選配K(2DI/2DO)功能時無脈沖信號輸出端口；

4、ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO)功能時無脈沖信號輸出端口。

● ACR2XX系列產品規格

注：

1、“■”為標配功能，“□”為選配功能，以上儀表標配1路RS485通訊；

2、ACR230ELH的J(繼電器越限報警輸出)功能與第一路開關量輸出復用，其他型號J功能的數量與開關量輸出數量一致；

3、ACR200(E)、ACR210E(L)、ACR220E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；

4、ACR220(230)ELH在選配K(4DI/2DO)功能時具備1路有功電能脈沖信號輸出端口；

5、ACR200(E)、ACR210E(L)、ACR220E(L)、ACR220ELH最多可帶2路模擬量輸出；

6、選配功能KC（4DI2DO+2M+C）中+C表示：2路RS485通訊（標配1路RS485通訊，選擇+C表示增加1路RS485通訊，并具備2路脈沖信號輸出端口）；

7、Profibus和RS485通訊不可同時選擇；

8、選配事件記錄功能時，必需配置DI或DO功能。

● ACR3XX系列產品規格

注：

1、“■”為標配功能，“□”為選配功能，以上儀表標配1路RS485通訊；

2、ACR330ELH的J(繼電器越限報警輸出)功能與第三路開關量輸出復用，其他型號J功能的數量與開關量輸出數量一致；

3、ACR300E、ACR310E、 ACR320E(L)、ACR320ELH在選配K(8DI/4DO)功能時無脈沖信號輸出端口，選配K（4DI/4DO）功能時具備1路有功電能脈沖信號輸出端口；

4、ACR330ELH在選配K功能時具備1路有功電能脈沖信號輸出端口；

5、ACR300E、ACR310E、ACR320E(L)、ACR320EG、ACR220ELH最多可帶4路模擬量輸出，ACR330ELH最多可帶2路模擬量輸出；

6、選配功能KC（4DI2/3DO+C）中“+C”表示增加1路RS485通訊（標配1路，共2路RS485通訊），并具備1路脈沖信號輸出端口；

7、Profibus和RS485通訊不可同時選擇；

8、選配事件記錄功能時，必需配置DI或DO功能。

4 外形及尺寸（單位：mm）

5 接線端子

      注1：適用于ACR3XXE(L)選配8DI/2DO、8DI/4DO場合。

      注2：適用于單相電能表及ACR3XXE(L)選配8DI/2DO的場合。

      注3：適用于ACR3XXE(L)選配4DI/4DO，具備一路電能脈沖信號的場合。

      注4：當儀表帶雙通訊時，“60，61”為第2路通訊端子號。

      注5：為用于CT二次側短接的試驗端子。
