1、清華大學建筑設計研究院簡介？
我院成立于1958年，為國家甲級建筑設計院。依托于清華大學深厚廣博的學術、科研和教學資源，并作為建筑學院、土木學院等院系教學、科研和實踐相結合的基地。院十分重視學術研究與科技成果的轉化，建筑設計水平在國內名列前茅。清華大學建筑設計研究院有限公司現有工程設計人員1000余人，其中中國科學院、工程院院士4人，勘察設計大師3人，高級專業技術人員占40%以上，人才密集、專業齊全、人員素質高、技術力量雄厚。
清華大學建筑設計研究院有限公司積極發展國際間的交流與合作，已與法國、美國、日本、德國、澳大利亞、韓國以及中國香港等十幾個國家和地區的高等學校、科研機構、設計單位和業主有著良好的合作關系。現已獲得（CNAB）和英國（UKAS）質量體系認證證書。
2、SW建筑體系愿景？
引領住宅產業現代化的健康發展，成為保溫結構一體化領導品牌。
3、什么是SW建筑體系？
SW建筑體系（Sandwich Wall夾芯墻之英文縮寫）是把永久保溫材料植入混凝土墻體中，構成的新型鋼網夾芯混凝土剪力墻結構體系。墻體類型分為：保溫夾芯外墻、保溫剪力墻外墻、夾芯剪力墻內墻。它是在專用設備上預制好鋼網夾芯板，將這種板通過噴涂、預制、現澆的不同施工方法植入到混凝土墻體中，構成了新型的鋼網夾芯混凝土剪力墻結構，這樣的墻體將建筑結構、保溫、防火融為一體，保溫與建筑同壽命，并且有很好的抗連續倒塌能力，是建筑工業化、綠色建筑產業化理想的結構形式之一，具有廣闊的應用前景。
4、什么是鋼絲網架聚苯夾芯板？
以聚苯板為芯板，兩面覆以焊接鋼絲網，將直插或斜插拉結腹絲穿過保溫板并點焊在鋼絲網的豎絲上，形成的三維空間鋼絲網架夾芯板，具有保溫、隔熱以及兼作噴涂混凝土基體等多項功能，簡稱夾芯板。
夾芯板的焊接鋼絲網分單層網、雙層網和單雙層網組合，外墻夾芯板的腹絲采用不銹鋼絲。
5、SW夾芯板的優點？
SW夾芯板全部采用機械插絲，焊接牢固，平整美觀，整體強度好，幾何尺寸精度高。
6、夾芯板的芯板（保溫板）主要性能指標？
夾芯板的芯板可采用模塑聚苯乙烯泡沫塑料（EPS）板、擠塑聚苯乙烯泡沫塑料板（XPS）等。容重為18-22公斤/立方，燃燒性能不低于B2級。
7、大家有一個誤區，認為聚苯板國家不讓用了？
最新的建筑設計防火規范GB50016--2014，規范102頁的6.7.3規定，建筑外墻采用保溫材料與兩側墻體構成無空腔復合保溫結構體時，當保溫材料的燃燒性能為B1、B2級時，保溫材料兩側的墻體應采用不燃材料且厚度均不應小于50mm，目前我們采用的保溫材料為B2級的聚苯板，夾芯板兩側的混凝土厚度最少50mm，因此我們符合最新的建筑設計防火規范要求。
8、夾芯板的鋼絲網主要性能指標？
鋼絲網應采用冷拔鍍鋅鋼絲，直徑不應小于3mm。用于外墻的腹絲應采用不銹鋼絲，用于內墻的腹絲應采用冷拔鍍鋅鋼絲。冷拔鍍鋅鋼絲鍍鋅層質量不應小于36g/㎡。
9、什么是夾芯剪力墻內墻？
夾芯板的兩側面噴涂或現澆混凝土形成的剪力墻，用于混凝土夾芯剪力墻建筑的內承重墻。夾芯剪力墻內墻集防火、結構于一體，簡稱夾芯內墻。
10、夾芯內墻的夾芯板規格？
|
項目
|
規格 (mm)
|
|||
|
夾芯內墻厚度bw
|
160
|
160
|
180
|
200
|
|
單層鋼絲網混凝土厚度t1
|
50
|
60
|
－
|
—
|
|
保溫板厚度t2
|
60
|
40
|
40
|
40
|
|
雙層鋼絲網混凝土厚度t3
|
－
|
－
|
70
|
80
|
|
主鋼絲網間距t
|
100
|
100
|
80
|
80
|
|
主鋼絲網
|
fb3@50
|
fb4@50
|
fb3@50
|
fb3@50
|
|
副鋼絲網
|
－
|
－
|
fb3@50
|
fb3@50
|
|
斜插腹絲
|
fb4@100
|
fb4@100
|
fb4@100
|
fb4@100
|
|
直插腹絲
|
fb4
|
fb4
|
fb4
|
fb4
|
|
主、副鋼絲網間距a
|
－
|
－
|
25
|
35
|
|
適用范圍
|
內墻
|
內墻
|
內墻
|
內墻
|

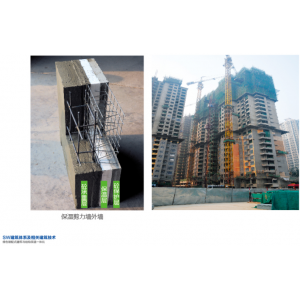

11、什么是保溫剪力墻外墻？
由噴涂或現澆混凝土外葉墻、夾芯板和現澆剪力墻內葉墻組成的墻體，用于建筑的外墻，簡稱保溫剪力墻。保溫剪力墻集保溫、防火、結構于一體，其外葉墻僅作為夾芯板的保護層，現澆內葉剪力墻為承重及抗側力結構構件。
12、保溫剪力墻的夾芯板規格？
|
項 目
|
規 格
|
||||||
|
現澆剪力墻厚度bw
|
≥160
|
||||||
|
外葉墻厚度t1
|
50
|
||||||
|
保溫板厚度t2
|
100
|
120
|
140
|
160
|
180
|
200
|
210
|
|
內、外層鋼絲網間距t
|
150
|
170
|
190
|
210
|
230
|
250
|
260
|
|
外層鋼絲網
|
fb3@50
|
fb3@50
|
fb3@50
|
fb3@50
|
fb3@50
|
fb3@50
|
fb3@50
|
|
內層鋼絲網
|
fb3@100
|
fb3@100
|
fb3@100
|
fb3@100
|
fb3@100
|
fb3@100
|
fb3@100
|
|
斜插腹絲（不銹鋼絲）
|
f4@200
|
f4@200
|
f4@200
|
f4@200
|
f4@200
|
f4@200
|
f4@200
|
|
直插腹絲（不銹鋼絲）
|
f4
|
f4
|
f4
|
f4
|
f4
|
f4
|
f4
|
|
綁扣
|
內層鋼絲網與現澆剪力墻鋼筋用fb2綁扣捆牢，綁扣雙向間距400mm
|
||||||
13、什么是保溫夾芯剪力墻外墻？
由噴涂或現澆混凝土內、外葉墻及夾芯板組成的墻體，用于多層建筑外墻。保溫夾芯剪力墻外墻集保溫、防火、結構于一體，其內葉墻設置暗梁、暗柱，為承重及抗側力結構構件，其外葉墻作為夾芯板的保護層以及與內葉墻共同抵抗平面外彎矩，簡稱保溫夾芯外墻。
14、保溫夾芯外墻的夾心板規格？
|
項目
|
規格
|
|||
|
混凝土內葉墻厚度bw
|
≥80
|
≥80
|
≥80
|
≥80
|
|
混凝土外葉墻厚度t1
|
60
|
60
|
60
|
60
|
|
保溫板厚度t2
|
200
|
180
|
160
|
140
|
|
主鋼絲網間距t
|
255
|
235
|
215
|
195
|
|
主、副鋼絲網間距a
|
30
|
30
|
30
|
30
|
|
主、副鋼絲網規格
|
fb4@50
|
fb4@50
|
fb4@50
|
fb4@50
|
|
f4斜插腹絲（不銹鋼絲）
|
水平、豎向@200
|
水平、豎向@200
|
水平、豎向@200
|
水平、豎向@200
|
|
f5斜插腹絲（不銹鋼絲）
|
水平、豎向@100
|
水平、豎向@100
|
水平、豎向@100
|
水平、豎向@100
|
|
f4、f5直插腹絲（不銹鋼絲）
|
水平@100
|
水平@100
|
水平@100
|
水平@100
|
15、什么是夾芯混凝土連梁？
夾芯板的兩側面噴涂混凝土形成的連梁，為非結構受力構件。
16、什么是全夾芯剪力墻結構？
由保溫夾芯外墻和夾芯內墻組成的建筑結構。
17、什么是內夾芯保溫剪力墻結構？
由保溫剪力墻外墻和夾芯內墻組成的建筑結構。
18、什么是混凝土夾芯剪力墻結構？
全夾芯剪力墻結構和內夾芯保溫剪力墻結構的總稱。
19、什么是普通保溫剪力墻結構？
由保溫剪力墻外墻和普通現澆剪力墻內墻組成的建筑結構。
20、什么是噴涂混凝土？
采用壓縮空氣將噴涂專用混凝土通過管道輸送，并以高速高壓噴射到基體表面，硬化后形成的混凝土，具有粘結力強、抗凍、抗?jié)B和耐久良好的性能。
21、什么是內葉墻？
保溫剪力墻及保溫夾芯外墻的室內一側墻體。
22、什么是外葉墻？
保溫剪力墻及保溫夾芯外墻的室外一側墻體。
23、SW建筑體系的結構形式有幾種？分別是什么？
SW建筑體系的結構形式有4種。分別是保溫夾芯剪力墻結構（全夾芯剪力墻結構）；保溫剪力墻結構（內夾芯剪力墻結構）；保溫剪力墻之結構保溫一體化（普通剪力墻之結構保溫一體化）；填充墻。
24、保溫夾芯剪力墻結構（全夾芯剪力墻結構）適用范圍及優點？
保溫夾芯剪力墻結構（全夾芯剪力墻結構）適用于別墅、民居、新農村、特色小鎮、多層建筑的建設，建筑高度≦24米。它由保溫夾芯外墻和夾芯內墻組成。它的優點有：Ⅰ保溫與結構一體化，保溫與結構同壽命。內墻、外墻均為承重墻體，外葉墻除作為保溫板的保護層外，外葉墻與內葉墻形成整體，共同抵抗墻體平面外彎矩并有效保證墻體平面外的穩定；Ⅱ 不漏梁、不漏柱，不產生冷橋，冬季不結露；Ⅲ墻體、暗柱不需要支設模板，使得施工更加簡單、方便、快捷。Ⅳ 隔音、隔熱、節能效果好。采用SW鋼網夾芯板用于內墻，減少能源消耗提供了有力保障，并有利于分戶采暖計量。實踐證明，夏天空調停用后三小時，室內溫度無明顯變化。滿足寒冷和嚴寒地區居住建筑節能75%的發展要求；Ⅴ 節約了大量模板。采用噴涂混凝土工藝比全現澆剪力墻結構節省模板60%以上；Ⅵ 抗風、抗震性能好；Ⅶ、經濟實用，綜合造價低。降低自重和節約材料20%。每平米墻面節約混凝土0.06m3，節省人工1.5個工日，降低工程造價約10-15%；Ⅷ 特別適合新農村、小城鎮或缺少建材、運輸困難的邊遠地區。不需要機械吊裝，降低了對施工設備的要求，給運輸、吊裝作業帶來了很大方便。
25、保溫剪力墻結構（內夾芯剪力墻結構）適用范圍及優點？
保溫剪力墻結構（內夾芯剪力墻結構）適用于多層、小高層的建筑，建筑高度≦45米。保溫剪力墻結構是由保溫剪力墻外墻和夾芯內墻組成的建筑結構形式。 保溫剪力墻非承重的外葉墻僅作為夾芯保溫板的保護層，現澆剪力墻內葉墻為外墻承重及抗側力結構構件。它的優點與保溫夾芯力墻結構相同。二者的最大區別是外墻之間的不同，保溫夾芯剪力墻結構外墻采用保溫夾芯外墻，保溫剪力墻結構外墻采用保溫剪力墻。
26、保溫剪力墻之結構保溫一體化（普通剪力墻之結構保溫一體化）適用范圍及優點？
保溫剪力墻之結構保溫一體化（普通剪力墻之結構保溫一體化）適用于高層、超高層建筑，建筑高度100米以上。外墻采用保溫剪力墻、內墻采用普通剪力墻的建筑結構形式。它的優點有：Ⅰ采用斜插腹絲的方式形成桁架結構，使得結構更可靠；Ⅱ斜插絲采用不銹鋼絲，耐腐蝕性好，能夠保證使用年限；Ⅲ保溫層連續不斷、不產生熱橋，冬季不會結露，夾芯保溫板腹絲大量減少，50根/㎡，提高了夾芯板的保溫性能。可滿足嚴寒和寒冷地區居住建筑節能75%的發展要求；Ⅳ變形縫（斷縫）大大減小對內葉承重墻的影響，同時也避免外葉墻膨脹開裂。
27、SW建筑體系填充墻適用范圍及優點？
SW建筑體系填充墻 適用于框架結構、框剪結構等的填充墻。不受建筑高度的限制。它的優點有：Ⅰ夾芯板拼接、安裝快捷，施工速度快，節約工期。不需要機械吊裝，降低了對施工設備的要求，給運輸、吊裝作業帶來了很大方便；Ⅱ 隔音、隔熱、節能效果好。Ⅲ 采用噴涂混凝土工藝節約了大量模板，比全現澆剪力墻結構節省模板60%以上；Ⅳ 經濟實用，綜合造價低。
28、SW建筑體系的技術研究服務團隊有哪些？
SW建筑體系的技術研究服務團隊我們簡稱為：兩院、四個中心、一個實驗基地。
兩院分別為：清華大學建筑設計研究院、清華大學土水學院；
四個中心分別為：住宅產業化設計研究中心(分院)、生態規劃與綠色建筑技術研究中心、綠色建材循環經濟研究中心、BIM設計研究中心。
一個實驗基地：原來我們?cè)诓接幸粋€(gè)占地120畝的實驗基地。因?yàn)槭苷哂绊懀F(xiàn)在分散成4-5個實驗基地，分別在北七家、房山、涿州等地。
29、SW建筑體系的五大創新？
①抗震性能好。建筑保溫與結構一體化，建筑保溫與結構同壽命
SW建筑體系采用現澆、預制或噴涂混凝土工藝，夾芯保溫外墻和內墻與暗柱、暗梁和邊緣構件現澆相連接，形成帶邊框的夾芯剪力墻結構，邊框現澆構件對夾芯墻的剛性約束，提高結構的整體性和承載力；邊框與鋼網夾芯板形成的“構造框架”增加結構抗倒塌能力；墻體抗震試驗表明，其極限位移角達到1/120，滿足剪力墻結構在大震作用下彈塑性變形要求。SW建筑體系，構造創新、結構受力合理，抗震性能好，比國內外同類結構有很大突破，技術性能達到國內領先水平，為我國結構體系填補了一項空白。當用于高層和超高層時為非承重結構體系，采用現澆混凝土工藝施工，房屋適用高度100m以上，實現了建筑保溫與結構一體化，建筑保溫與結構同壽命。
②墻體溫度變形構造國內首創
SW建筑體系保溫剪力墻，其外葉墻設變形縫，降低溫度應力影響，外葉墻退出剪力墻共同受力，減少夾芯結構腹絲數量，提高保溫層熱工性能。保溫剪力墻耐火極限在3h以上，墻體保溫和結構同壽命，實現了國家“十三五”要求的保溫與結構一體防火安全目標。保溫剪力墻溫度變形構造系國內首創，科學合理、減少應力、避免裂縫，適用建筑高度可達100m以上；熱工性能優良，適用面廣，為我國嚴寒地區保溫節能75%發展要求提供應用保證。
③噴涂混凝土工藝先進，簡單快捷，大量節約模板等原材料和人工
SW建筑體系噴涂混凝土濕噴工藝實用可靠，在50×50鋼絲網格上噴涂，易掛網、不流墜、回彈率小于5%，粉塵度低，表觀質量和強度等級符合國家驗收要求；現澆梁柱混凝土和墻體混凝土結合牢固，在抗震試驗中，變形協調一致、共同工作。夾芯剪力墻成功應用噴涂混凝土，為我國建筑工程結構應用提供有益經驗。
④夾模體系堅固、實用、安全、經濟
夾模系夾芯墻現澆暗柱、暗梁及邊緣構件專用模板，并設有梳子狀固定裝置，用于夾緊固定鋼網夾芯板，確保夾芯板平面外有良好剛度，軸線定位準確，能承受噴涂混凝土壓力而不顫動，不產生位移。夾模的梁、柱模板規格定型，連接件通用互換，夾模支架方便噴涂設備移動運轉。夾模體系做到體輕、堅固、實用、安全和經濟，有力促進噴涂混凝土夾芯剪力墻建筑的應用和發展，為我國混凝土墻體模板增加一個新品種。
⑤經濟實用，應用前景非常廣闊
SW建筑體系經濟效益好，降低自重和節約材料20%，與傳統多層鋼筋混凝土剪力墻相比，每平米墻面節約混凝土0.06m3，節約鋼材13kg，節省人工1.5個工日，降低工程造價約10-15%；比全現澆剪力墻節省模板60%以上，夾模工具式模板塊小重量輕不需要機械吊裝，降低了對施工設備的要求，給運輸、吊裝作業帶來了很大方便；墻體大量減少現場綁扎鋼筋，加快施工降低成本。鋼網夾芯板生產簡單，投資少收效快，在缺少建材、運輸困難的邊遠地區更具廣闊的應用前景。
30、SW建筑體系的技術特點？（10分）
①保溫節能
鋼網夾芯輕墻墻體平均傳熱系數0.25～0.562w/㎡•k，墻體密度p≥200kg/㎡時，構造科學合理，保溫效果顯著，滿足嚴寒和寒冷地區居住建筑節能75%的發展要求。
② 隔音、隔熱
戶型設計上布局上，注重不同空間的相對獨立性，形成“動靜分離”、“居寢分離”、“干濕分離”的良好戶型格局，確保獨立和隱私性。
采用SW鋼網夾芯板用于內墻，減少能源消耗提供了有力保障，并有利于分戶采暖計量。
③ 抗風、搞震
SW建筑體系抗12級臺風，抗震能力好，可滿足8度抗震設防要求。混凝土噴涂鋼網夾芯輕墻和現澆混凝土邊框梁柱形成的的剪力墻，屬多道設防連續倒塌結構。
④防火阻燃
SW建筑體系采用鋼網夾芯板兩側面層噴涂、預制、現澆50mm細石混凝土，耐火極限3h以上，達到A級防火要求，在高溫下也不產生有毒氣體。
⑤ 施工便捷
SW鋼網夾芯板采用機械化作業，均在工廠完成，精度高、質量好。夾模工具式模板塊小、重量輕、不需要機械吊裝。墻體大量減少現場綁扎鋼筋，加快施工速度，降低建造成本。
⑥ 經濟適用
SW建筑體系造價低，因?yàn)榻档土藟w自重，節約澆筑模板60%以上，同等保溫條件下，每平米成本比普通剪力墻降低約10-15%。施工工期短，施工方便快捷，比普通剪力墻施工縮短約三分之一工期；與磚混結構相比，比普通磚混結構建筑增加了使用年限，增加8-10%的使用面積，每年能源消耗降低約30%。
⑦ 綠色節能 低碳環保
SW建筑體系其住宅性能、經濟效益和保護生態環境等方面符合綠色建筑的要求；由于自重減輕，基礎施工取土少，對土地這一寶貴資源破壞較小，采用SW鋼網夾芯板部品，根據不同地區的節能要求，調整聚苯板厚度，可達到節能75%的要求，SW建筑體系將成為節能環保的典范。經實踐證明SW建筑在制造和居住使用過程中均無毒、無害、無放射性，是真正意義上的低碳綠色環保建筑。
SW建筑體系應用范圍廣，不僅適合民用建筑（別墅、低層、多層及高層住宅），也適用公共節能建筑及工業建筑。
31、保溫剪力墻外葉墻設變形縫的原因？
保溫剪力墻的外葉墻，夏季太陽輻射表面綜合溫度在60℃以上，冬夏季平均溫差在40℃，混凝土線膨脹系數〆c=1×10-5℃，1000mm長的剪力墻脹縮為0.4mm，3m樓層高為1.2mm，長1m的外葉墻，其脹縮力為600kN，因此保溫剪力墻的外葉墻設變形縫，大大減小對內葉承重剪力墻的影響（減少內葉承重現澆剪力墻溫度應力），同時也避免外葉墻膨脹開裂。
32、噴涂或現澆混凝土的類型分別為？
當墻體采用噴涂工藝施工時，混凝土采用細石混凝土，強度等級不應低于C30，選用的碎石或卵石的最大粒徑不宜大于10mm，且針片狀顆粒不應大于10%。
當墻體采用現澆工藝施工時，混凝土宜采用自密實混凝土或大流動性的普通混凝土，強度等級不應低于C30。
33、噴涂混凝土要達到的要求是什么？
（1）與保溫板粘結力要強；（2）抗凍；（3）抗?jié)B；（4）耐久良好的性能。
34、混凝土每方重量為多少？
1立方混凝土重量為2.4噸。
35、噴涂混凝土的施工流程？
連接筋預留，暗柱綁扎；夾芯板安裝；暗梁模板支設；墻面兩側混凝土噴射；暗柱、暗梁、屋面混凝土澆筑；工程完工。
36、現澆混凝土的施工流程？
鋼筋綁扎；墊塊安裝；夾芯板安裝；模板支設；澆筑混凝土；模板拆除。
37、傳統外墻保溫的做法及弊病？
傳統外墻保溫目前主要采用在建筑主體外部“外貼”“外掛”保溫層的做法。保溫采用外墻粘貼、外掛保溫容易產生裂縫、空鼓、滲漏、脫落、火災等隱患以及壽命短造成后期產生大量建筑垃圾和大量維修投資的問題。
38、SW建筑體系與傳統外保溫的區別是什么？
“SW建筑體系”它不同于目前在建筑主體外部采用“外貼”“外掛”保溫層的節能現狀，其最大優勢：可使建筑物的全生命周期不需對保溫層進行維修、更換，并且具有優良的節能保溫性能，建筑保溫與結構一體化，建筑保溫與結構同壽命。其次施工方法與傳統外墻保溫做法不同，傳統外墻保溫是在主體結構完成后再去做保溫，一般工期在30-40天左右，而SW建筑體系保溫不需要進行二次施工，直接和主體結構一起完成，節省工期。
39、SW建筑體系的建廠要求？
工廠占地約15畝。廠址盡量選擇在緊臨交通干道，有明顯的區位優勢及便捷的對外交通，有優越的外部基礎設施條件和城市依托條件，交通運輸方便，具備水、電等配套設施。其中符合生產線正常使用的條件為：
a 海拔高度不超過2000米；
b 周圍環境溫度為5℃―40℃；
c 周圍空氣潔凈,沒有有害工業氣體、粉塵、水蒸氣和爆炸性、腐蝕性的介質；
d 無劇烈的震動和顛簸；
e 電網電壓穩定,處于360V―400V之間；頻率50Hz。
40、SW建筑體系的建廠條件？
廠房?jī)舾叨?.5米，寬度36-45米，長度80米左右，廠房面積約3000-4000平米，亦可根據實際情況綜合考慮而定。
供電：設備總裝機容量400Kw，使用負荷400 Kw，年耗電30～40萬度。
41、SW建筑體系支模現澆單套房屋施工工序及完成時間？
單套房屋，以三層房屋為例，用時共計21.5天。
（1）地基與地梁（用時5天）
|
序號
|
施工工序名稱
|
完成時間
|
|
1
|
場地平整
|
0.5天
|
|
2
|
放線定位測量
|
0.5天
|
|
3
|
土方開挖
|
0.5天
|
|
4
|
人工清槽驗槽處理
|
0.5天
|
|
5
|
混凝土墊層
|
0.5天
|
|
6
|
綁扎地梁鋼筋、固定地梁模板、校正地梁預錨筋
|
1天
|
|
7
|
澆筑混凝土
|
1天
|
|
8
|
地梁回填
|
0.5天
|
（2）首層施工（用時5.5天）
|
序號
|
施工工序名稱
|
完成時間
|
|
|
1
|
墻體施工
|
①立角柱鋼筋和SW鋼網夾芯板，以及連接網
架板二層的連接鋼筋，擺放墊塊。
|
0.5天
|
|
②大模板支設（固定及校正）
|
1天
|
||
|
③墻體澆筑混凝土
|
0.5天
|
||
|
④拆除模板
|
0.5天
|
||
|
2
|
樓板施工
|
①支設樓板模板及圈梁模板
|
1天
|
|
②綁扎樓板及圈梁鋼筋
|
1.5天
|
||
|
③澆筑混凝土
|
0.5天
|
||
（3）二層施工（用時5.5天）
|
序號
|
施工工序名稱
|
完成時間
|
|
|
1
|
墻體施工
|
①立二層角柱鋼筋和SW鋼網夾芯板，以及連接網架板三層的連接鋼筋，擺放墊塊。
|
0.5天
|
|
②大模板支設（固定及校正）
|
1天
|
||
|
③墻體澆筑混凝土
|
0.5天
|
||
|
④拆除模板
|
0.5天
|
||
|
2
|
樓板施工
|
①支設二層樓板模板及圈梁模板
|
1天
|
|
②綁扎樓板及圈梁鋼筋
|
1.5天
|
||
|
③澆筑混凝土
|
0.5天
|
||
（4）三層施工（用時5.5天）
|
序號
|
施工工序名稱
|
完成時間
|
|
|
1
|
墻體施工
|
①立三層角柱鋼筋和SW鋼網夾芯板，以及連接網架板三層的連接鋼筋，擺放墊塊。
|
0.5天
|
|
②大模板支設（固定及校正）
|
1天
|
||
|
③墻體澆筑混凝土
|
0.5天
|
||
|
④拆除模板
|
0.5天
|
||
|
2
|
樓板施工
|
①支設三層樓板模板及圈梁模板
|
1天
|
|
②綁扎樓板及圈梁鋼筋
|
1.5天
|
||
|
③澆筑混凝土
|
0.5天
|
||
42、SW建筑體系建的住宅壽命是多少年？
答：根據現行國家標準《混凝土結構耐久性能設計規范》GB/T50476-2008的規定，SW剪力墻結構滿足50年使用年限的要求。
43、SW建筑體系需要什么樣的地基？
答：地基采用現澆混凝土條形基礎或筏形基礎。
44、鋼網夾芯板生產線的優點？
在SW建筑體系的開發中，我們依托專業的生產廠家，經過反復地探討研究，提出了相關參數和技術要求，最終開發出了專用的鋼網夾芯板生產線。它有以下幾個優點：
（1）機器結構很緊湊,占地面積小，生產車間只需要800-1000平米，一條生產線只需要6-8個工人就可以了；
（2）機器運轉是不停頓連續生產，比目前市場上的臥式設備產量高30％-40％，目前我們一條生產線的產量為600-800平米；
（3）機器操作簡單，維修方便，我們的立式結構設計使機器上所有機構均呈現在人的視線之內，便于操作和維修保養（不像臥式結構的機器很多機構都在下面，不便于操作觀察和維修保養）；
（4）減少漏焊，能確保網片與保溫板之間的間隙均勻，使產品更為平整美觀；
（5）制品幾何尺寸精度高。
45、SW夾芯板的成本明細？（見附件一）
46、夾芯板鋼絲網的質量要求？
外觀清潔，無明顯油污；鋼絲焊點區外無銹點；焊點強度，抗拉力≥150Acw，無過燒現象；腹絲與網片不得有漏焊點，網片漏焊、脫焊點不得超過焊點數的8‰，腹絲挑頭≤3mm；腹絲與網片焊點偏移≤20mm。
47、夾芯板插絲的質量要求？
焊點強度：均≥1500N∕點；腹絲和網片的焊點漏焊率：≤5％。
相關建筑行業術語
48、民用建筑的分類？
民用建筑根據其建筑高度和層數可分為單、多層民用建筑和高層民用建筑。高層民用建筑根據其建筑高度、使用功能和樓層的建筑面積可分為一類和二類。
單、多層民用建筑：建筑高度不大于27m的住宅建筑（包括設置商業服務網點的住宅建筑）。
高層民用住宅一類：建筑高度大于54m的住宅建筑（包括設置商業服務網點的住宅建筑）；二類：建筑高度大于27m，但不大于54m的住宅建筑（包括設置商業服務網點的住宅建筑）。
49、民用建筑的耐火等級？
民用建筑的耐火等級分為一、二、三、四級。承重墻耐火等級一級，耐火極限3h；二級，耐火極限2.5h；三級，耐火極限2h；四級，耐火極限0.5h。
50、什么是地震烈度？
地震烈度，是指地震影響和破壞的程度。
6度：驚慌－－人站立不穩，家畜外逃，器皿翻落，簡陋棚舍損壞，陡坎滑坡；
7度：房屋損壞－－房屋輕微損壞，牌坊，煙囪損壞，地表出現裂縫及噴沙冒水；
8度：建筑物破壞－－房屋多有損壞，少數破壞，路基塌方，地下管道破裂。
51、什么是甲類建筑、乙類建筑？
乙類建筑應屬于地震時使用功能不能中斷或需盡快恢復的建筑。
甲類建筑屬于重大建筑工程和地震時可能發生嚴重次生災害的建筑。嚴重次生災害指地震破壞后可能引發水災、火災、爆炸、劇毒或強腐蝕性物質大量泄露和其他嚴重次生災害。在地震破壞后會產生巨大社會影響或造成巨大經濟損失。
52、桁架的優點？
桁架的優點是桿件主要承受拉力或壓力，可以充分發揮材料的作用，節約材料，減輕結構重量。
53、什么是容積率？
容積率是指一個小區的地上總建筑面積與用地面積的比率。一個良好的居住小區，高層住宅容積率應不超過5，多層住宅應不超過3，綠地率應不低于30%。
54、什么是裝配式建筑？
裝配式建筑以工廠生產為主的部品部件制造，取代現場建造方式，工業化生產的部品部件質量穩定。以裝配化作業取代手工砌筑作業，能大幅減少施工失誤和人為錯誤，保證施工質量。而且，裝配式建造方式可有效提高產品精度，解決系統性質量通病，減少建筑后期維修維護費用，延長建筑使用壽命。蘇蘊山介紹，相對于傳統現澆建筑，裝配式建筑可縮短施工周期25~30%，節水50%，減低砌筑抹灰砂漿約60%，節約木材約80%，降低施工能耗約20%，減少建筑垃圾70%以上，并顯著降低施工粉塵和噪聲污染。
55、滿足什么要求才能被評定為裝配式建筑？
（1）主體結構部分的評價分值不低于20分；
（2）圍護墻和內隔墻部分的評價分值不低于10分；
（3）采用全裝修（全裝修：建筑功能空間的固定面裝修和設備設施安裝全部完成，達到建筑使用功能和性能的基本要求。全裝修包括：干式工法樓面、地面；集成廚房；集成衛生間；管線分離）；
（4）裝配率不低于50%。
56、到2020年各地裝配式建筑占新建建筑的比例？
（1）深圳規劃提出，到2020年，全市裝配式建筑占新建筑建筑面積的比例達到30%以上，其中政府投資工程裝配式建筑面積占比達到50%以上；到2025年，全市裝配式建筑占新建筑建筑面積的比例達到50%以上。
（2）四川省：到2020年，裝配式建筑要占新建筑建筑的30%（成都達35%以上）。
（3）浙江省：到2020年，裝配式建筑要占新建筑建筑的30%。
（4）重慶市：到2020年，裝配式建筑要占新建筑建筑的15%。
（5）天津市：到2020年，裝配式建筑要占新建筑建筑的三成以上。
（6）陜西省：到2020年，裝配式建筑要占新建筑建筑的20%。
（7）廣 西：到2020年，裝配式建筑要占新建筑建筑的20%。
（8）江蘇省：到2020年，裝配式建筑要占新建筑建筑的三成以上。
住建部建筑節能與科技司司長蘇蘊山表示，到2020年，裝配式建筑將達到全國新建建筑比例的15%，到2025年，該比例能達到30%。
57、人們常說的37墻，24墻指的是什么？
不管是37墻，還是24墻都是指墻的厚度，。37墻，一磚長+一磚寬+灰縫=37cm，一平方需要192塊標準磚。12墻一平方需要64塊標準磚；18墻一平方需要96塊標準磚；24墻一平方需要128塊標準磚；49墻一平方需要256塊標準磚。
每層灰口是1cm左右，標準磚的尺寸是：12cm×24cm。1米高的墻，16層磚。
58、什么是女兒墻？
女兒墻指的是建筑物屋頂外圍的矮墻，主要作用除維護安全外，亦會在底處作防水壓磚收頭，以避免防水層滲水或是屋頂雨水漫流。依建筑技術規則規定，女兒墻被視作欄桿的作用，如建筑物在10層樓以上，高度不得小于1.2m，而為避免業者刻意加高女兒墻，亦規定高度最高不得超過1.5m。
