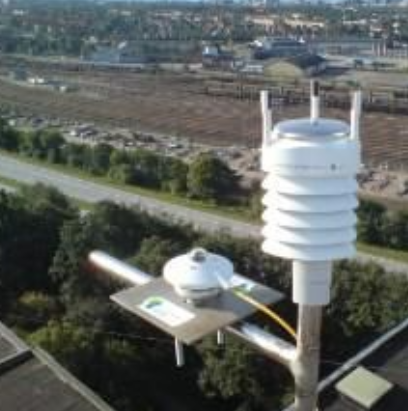

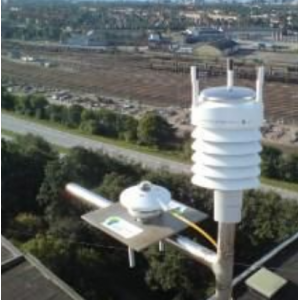

WXT536 氣象站

WXT536 氣象站簡介

    WXT536 氣象站可測量大氣壓，濕度，降水，溫度、風速和風向。為了測量風速與風向,是WXT520的升級產品，在原有的基礎上增加了模擬信號輸入功能和電壓輸出功能三個等距的傳感器排列在一個水平面上，這是維薩拉獨有的設計。PTU模塊使用電容式測量法，測量大氣壓，溫度和濕度。不需要與傳感器進行任何接觸，即可很方便地更換模塊。在測量降雨的過程中，WXT536不受洪水阻塞、潮濕和蒸發損失的影響。

WXT536便攜式氣象站的詳細介紹
   風速和風向：WXT536風傳感器由三個等距離的變送器組成，產生超聲波信號。通過測量超聲波信號從一個變送器到達另外一個變送器之間所消耗的時間來計算風速和風向。
   降水：通過測量雨滴來測量降水，無論任何時間，只要有雨滴擊打在降水傳感器表面，就會有一個電子信號產生，該信號的大小和雨滴的多少是成比例的。通過這個信號，實現降水計算。
   大氣壓力、溫度和相對濕度：WXT536內置一個PTU模塊，包含了硅電容BAROCAP?傳感器，用于測量大氣壓力；一個陶瓷電容THER-MOCAP?傳感器，用戶測量空氣溫度；以及一個薄膜電容聚合物HUMICAP?傳感器，用于測量相對濕度。PTU模塊放置在一個自然通風的防輻射罩內，保護PTU不會受到太陽的直接照射。
技術性能參數
風速  測量范圍：0～60m/s

    響應時間：0.25 s
精度：±3%
可用變量：平均、***大、***小
風向  測量范圍：0°～360°
    響應時間：0.25 s
    精度：±3°
輸出分辨率：1°
可用變量：平均、***大、***小

環境溫度范圍：-52～+60℃
      精度：±0.3℃ @ +20℃
      輸出分辨率：0.1℃
相對濕度范圍：0～100% RH
  精度：±3%RH@0～90%RH；
        ±5%RH@90～100% RH
      輸出分辨率：0.1%RH
大氣壓力范圍：600～1100 hPa
  精度：±0.5hPa@0～30℃；
        ±1 hPa @ -52°～+60℃
      輸出分辨率：0.1hPa
降雨測量：在***后一次自動或手動重啟后累計計算
    收集面積：60 cm2
    輸出分辨率：0.01 mm (0.001”)
    現場計算用于日累計：好于5% (根據氣象條件)；由于自然現象，區域差異的存在會產生背離讀數，尤其是在短時間測量內。精確的技術性能參數不包括可能的風感應誤差降雨持續時間：每10秒一個增量計算降雨強度：每10秒一級，1分鐘平均
    雨強范圍：0～200mm/hr
輸入電壓：5～30 VDC(低于5.3 V對于高風速測量可能衰退)
平均電流消耗：0.1 mA (SDI-12，待機) ；
典型：3 mA @ 12 VDC
***大：15 mA @ 5 VDC
加熱：選擇：直流，交流，全波整流交流
      12 VDC ± 20 %, 1.1 A max
      24 VDC ± 20 %, 0.6 A max
信號輸出：SDI-12；RS-232、RS-485和RS422
通訊協議：SDI-12 v1.3, ASCII自動 & 調查, NMEA 0183 v3.0 查詢選擇
平均時間：1～3600S（=60min）在1秒的步驟，在4，2或1赫茲率（可配置）的樣本的基礎上
更新間隔：1～3600S（=60min）在1秒的步驟
模擬信號輸入

模擬信號輸出
風速：0～20mA或4～20mA
風向：0～20mA或4～20mA
負載阻抗：200Ω***大
基本情況：
外殼防護等級：IP65（沒有安裝套件）
              IP66（與安裝套件連接）
溫度：-52°～+60℃
濕度：0～100% RH
氣壓：600～1100 hPa
風速：0～60m/s
