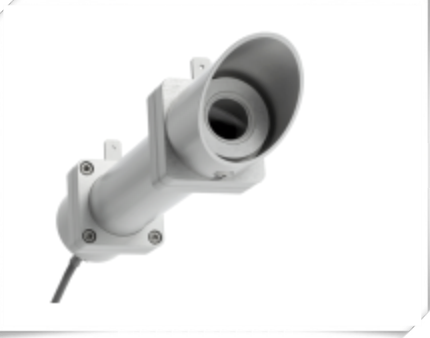

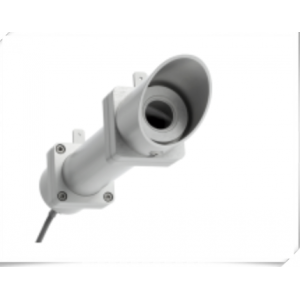

DR01/DR02/DR03直接輻射傳感器
DR01/DR02/DR03直接輻射傳感器
DR01/DR02/DR03直接輻射傳感器介紹
DR01直接輻射傳感器是一個研究級的太陽直接輻射傳感器，可以安裝在太陽跟蹤器上使用，DR01主要測量太陽的短波輻射，依照ISO和WMO標準制造。DR01采用精密的材料制造，使用藝術級的石英制造感光部件，可以真實的傳輸從0.2—4μm波長的太陽光譜。
DR02直接輻射傳感器是一款研究級的直接太陽輻射傳感器（也叫做太陽熱量計）。傳感器依據“一級”分類，按照ISO和WMO最終標準制造。傳感器具有獨一無二的特點，快速響應，窗口加熱。DR02需要安裝在跟蹤器上使用，主要是用于短波輻射直接輻射測量，尤其是用于太陽能研究應用。
DR03直接輻射傳感器高精度直接(垂直入射)太陽輻射傳感器響應時間短,規模相對較小。 這個儀器的學名是太陽熱量計。 DR03符合ISO 9060標準的一流的規范和世界氣象組織指南。 其快速響應時間使DR03非常適合PV-related應用程序。
DR01/DR02/DR03直接輻射傳感器參數
|
ISO 9060: 1990 |
first class |
|
光譜范圍 |
200-4000nm |
|
測量范圍 |
0-4000W/㎡ |
|
靈敏度 |
7～15μV/W/㎡ |
|
響應時間（95%） |
DR01: 12 s DR02: 2 s DR03: 2 s |
|
零偏移（5K/Year） |
< ±1 W/㎡ |
|
非穩定性 |
< ±0.5% |
|
非線性 |
< ±0.3% |
|
視角 |
5° |
|
坡度 |
1° |
|
邊界角 |
4° |
|
光譜選擇性 |
< ±1%（350～1500nm） |
|
溫度響應 |
< ±1%（-10～+40℃） < ±0.4%（-30～+50℃） |
|
傾斜響應 |
< ±0.5%（0～90°在1000W/㎡時） |
|
內阻 |
DR01: 400～500 Ω DR02: 150～250 Ω DR03: 150～250 Ω |
|
重量 |
DR01: 0.9 kg DR02: 0.9 kg DR03: 0.8 kg |
|
線纜長度 |
5米 |
|
工作環境 |
-40～+80℃ 0～100%RH |
