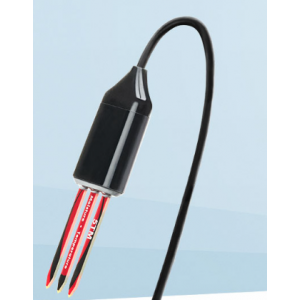

5TM土壤水分溫度傳感器
設計用于測量土壤或栽培基質的體積含水量和溫度。5TM土壤水分溫度傳感器使用運行頻率為70 MHz的振蕩器，通過測量土壤的介電常數來確定其體積含水量。傳感器叉形探針上的熱敏電阻測定土壤溫度。
5TM土壤水分溫度傳感器通過使用電容/頻域技術測量土壤（或其他介質）的介電常數來確定容積含水量（VWC）。信號過濾最小化鹽度和紋理效應，使5TM在大多數土壤和無土介質中更加準確。工廠校準包括礦物土，盆栽土，巖棉和珍珠巖。
2006年，Decagon公司將其EC-5體積含水量傳感器升級為可同時測量體積含水量和溫度的EC-TM傳感器。雖然5TM和EC-TM傳感器使用相同的測量原理，但是采用了改良的校準程序，并具有SDI-12輸出。5TM使用5點校準程序測定介電常數，這比先前的EC-TM更*確。
土壤水分溫度傳感器技術指標
| 測量參數 | 表觀介電常數εa | 土壤體積含水量VWC | 溫度 |
| 準確度 | ±1εa@1-40（土壤范圍）; ±15%@40-80 |
礦質土：0.03 m3/m3或±3%(使用Topp方程EC<10dS/m) 任何介質：0.02 m3/m3或±2%(單獨校準后) |
±1℃ |
| 分辨率 |
0.1εa@1-20； <0.75εa @20-80 |
0.0008 m3/m3或0.08% VWC (0<vwc< td=""> | 0.1℃ |
| 范圍 | 1(空氣) - 80(水) | 0-100%VWC | -40~60℃* |
| 尺寸 | 10×3.2×0.7cm |
|
|
| 纜線長度 | 標配5 m；可定制其它長度，最長可達75m |
|
|
| 測量時間 | 150 ms |
|
|
| 供電 | 3.6 - 15 VDC，靜態電流0.3 mA，150ms測量狀態期間*大可達10 mA |
|
|
| 輸出 | RS232 或 SDI-12 |
|
|
| 接口類型 | 3.5 mm 立體聲接口或3頭鍍錫裸線 |
|
|
| 支持數采（另購） | Decagon Em50系列數采，ProCheck，CSI數采 |
|
|
