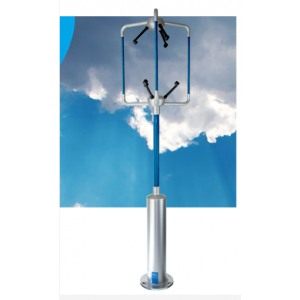

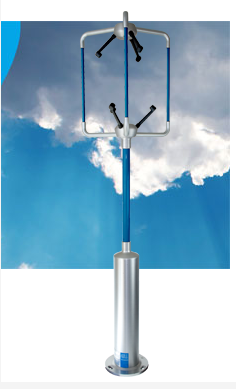

WindMaster三維風速儀、WindMaster PRO三維風速儀
WindMaster三維風速儀、WindMaster PRO三維風速儀、WindMaster HS三維風速儀
WindMaster 三維超聲風速儀是一款精力充沛的儀器，儀器可以進行湍流測量、表面能量平衡測量和梯度通量測量。所有的研究都要依靠精密精確的測量，風速和聲速溫度都是不一致的。 這些條件決定了在進行梯度通量測量時需要使用渦動協方差技術，Gill的三維超聲風速風向儀采用了*佳的外形配置和電子技術處理以最小化流動扭曲和變送器陰影效應。
WindMaster PRO——三維超聲風速風向儀，新型的WindMaster Pro三維超聲風速風向儀是一款外殼由不銹鋼制成的風速風向儀，傳感器是基于飛行測量時間、湍流測量、能量平衡測量和通量測量的儀器。 所有的測量都是出于精密、精確的目的，同時可以測量風速、聲速（SOS）溫度的變化（時間平均），這些特點使得儀器可以在渦動協方差系統中進行通量測量。
WindMaster HS 三維超聲波風速風向傳感器是用于科學研究需要精密測量三維風速、風向和聲溫數據應用。該三維超聲波風速風向儀帶有先進的超聲波測量技術，獨特的水平頭設計，用來更精確測量自風速儀幾何形狀帶有***小氣流擾動的大仰角。集成電路單元提供4個另選模擬輸入和輸出。
WindMaster三維風速儀、WindMaster PRO三維風速儀、WindMaster HS三維風速儀技術指標
|
型號 |
WindMaster |
WindMaster PRO |
WindMaster HS |
|
圖片 |
|
|
|
|
風速范圍 |
0～50 m/s |
0～65 m/s |
0～45 m/s |
|
精度 |
12m/s，普通1.5％ RMS 12m/s，定制1％ RMS |
12m/s，普通1.5％ RMS 12m/s，定制1％ RMS |
12m/s，普通1.5％ RMS 12m/s，定制1％ RMS |
|
分辨率 |
0.01m/s |
0.01m/s |
0.01m/s或0.001m/s |
|
風向范圍 |
0～359° |
0～359° |
0～359° |
|
精度 |
普通2°，在12m/s 定制0.5°，在12m/s |
普通2°在12m/s 定制0.5°，在12m/s |
普通2°在12m/s 定制0.5°，在12m/s |
|
分辨率 |
0.1° |
0.1° |
0.1° |
|
聲溫范圍 |
-40～ +70℃ |
-40～ +70℃ |
-40～ +70℃ |
|
精度 |
±2% @-20～ +30℃ |
±2% @-20～ +30℃ |
±2% @-20～ +30℃ |
|
分辨率 |
0.01℃ |
0.01℃ |
0.01℃ |
|
聲速范圍 |
300～370m/s |
300～370m/s |
300～370m/s |
|
精度 |
< ±0.5% @ 20°C |
< ±0.5% @ 20°C |
< ±0.5% @ 20°C |
|
分辨率 |
0.01 m/s |
0.01 m/s |
0.01 m/s |
|
內部采樣頻率 |
20Hz或32Hz |
32Hz |
20Hz或32Hz |
|
輸出速率 |
1、2、4、8、10、16、20，32（可選） |
1、2、4、8、10、16、20，32（可選） |
1、2、4、8、10、16、20，32（可選） |
|
格式 |
UVW，極性或NMEA |
UVW，極性或NMEA |
UVW，極性或NMEA |
|
平均 |
0～3600 S |
0～3600 S |
0～3600 S |
|
輸出 |
RS232、RS422、RS485 |
RS232、RS422、RS485 |
RS232、RS422、RS485 |
|
數據格式 |
ASCII |
ASCII |
ASCII |
|
波特率 |
2400—57600 |
2400—57600 |
2400—57600 |
|
模擬輸出分辨率 |
4通道 |
4通道 |
4通道 |
|
模擬選擇范圍 |
用戶選擇全量程風速 |
用戶選擇全量程風速 |
用戶選擇全量程風速 |
|
模擬輸出類型 |
0～20mA，4～20mA， 0～5V，±2.5V, ±5V |
0～20mA，4～20mA， 0～5V，±2.5V, ±5V |
0～20mA，4～20mA， 0～5V，±2.5V, ±5V |
|
電源 |
9～30V DC(電流55mA ) |
9～30V DC(電流55mA ) |
9～30V DC(電流55mA ) |
|
尺寸 |
1kg |
1.7kg |
2.96kg |
|
重量 |
750mm x 240mm |
750mm x 240mm |
956 x347 x120mm |
|
防護等級 |
IP65 |
IP65 |
IP65 |
|
工作溫度 |
-40～+70℃ |
-40～+70℃ |
-40～+70℃ |
|
工作濕度 |
< 5%～100% RH |
< 5%～100% RH |
< 5%～100% RH |
|
EMC |
BS EN 61000 - 6 - 3 BS EN 61000 - 6 - 2 |
BS EN 61000 - 6 - 3 BS EN 61000 - 6 - 2 |
BS EN 61000 - 6 - 3 BS EN 61000 - 6 - 2 |
